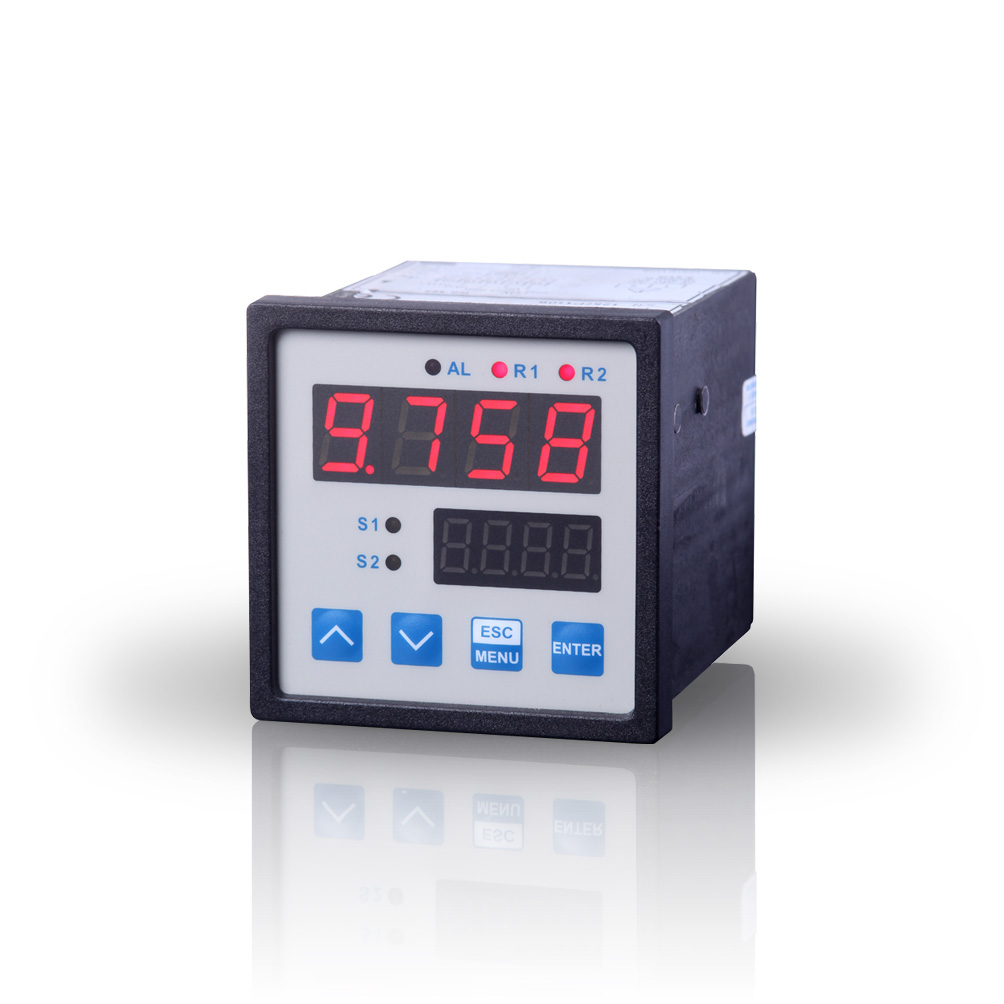

PAC-77S
Prozessanzeige 72 x 72 mm mit Schaltausgängen
Die Prozessanzeige PAC-77S bietet in einem
Fronttafelgehäuse 72x72mm zwei 4-stellige
LED-Displays mit einer Ziffernhöhe von 13mm
und 10mm. Dies ermöglicht die gleichzeitige
Anzeige von Messwerten und von eingestellten
Grenzwerten. Es stehen vier Kennlinienfunktionen
zur Auswahl (Linear-, Quadrat-, Wurzelfunktion
oder max. 20 frei wählbare Stützstellen). Die
Transmitterspeisung ermöglicht die Versorgung
angeschlossenen Messumformern. Durch die
Schnittstelle RS-485 kann das Gerät mit dem
Prozessleitsystem verbunden werden.
Merkmale
- Prozessanzeige mit zwei Displays
- Eingang 0/4...20mA, 0/1...5V, 0/2...10V
- 1 oder 2 Schaltausgänge optional
- Transmitterspeisung
- Schnittstelle RS-485/Modbus RTU
Funktionsumfang:
- 6 wählbare Eingangsbereiche Strom/Spannung
- frei skalierbare Anzeige
- Transmitterspeisung 24V DC
- Modus, Hysterese und Verzögerung der Schaltausgänge programmierbar
- Anzeigenhelligkeit und –filter einstellbar
- Passwortschutz
